Балансировочные клапаны как элемент уравновешивания системы отопления

Балансировочные клапаны как элемент уравновешивания системы отопления

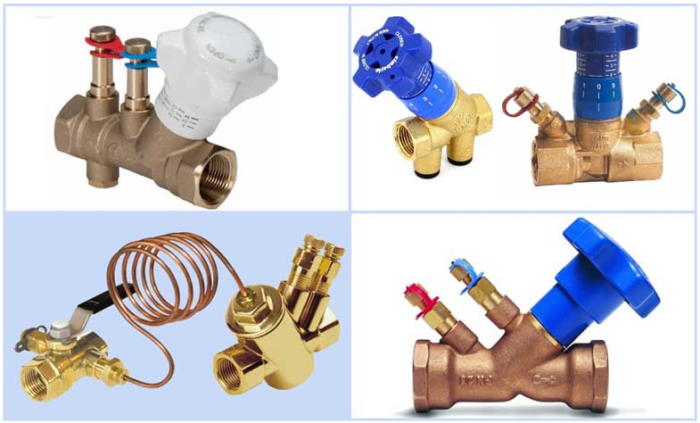

Одной из серьезных проблем крупных современных отопительных систем является неравномерное движение теплоносителя. Результатом является слабый прогрев некоторых помещений. Виновником может быть изначально неправильный расчет расхода нагретой жидкости, которая не доходит до дальних радиаторов. Исправить ситуацию к лучшему помогут внедренные в разводку балансировочные клапаны, обладающие самостоятельной или автоматической регулировкой.

Необходимость применения

Отрегулировать поток воды простым вентильным краном не удастся. Однако подобная процедура для оптимального распределения тепла необходима. Основной объем разогретой жидкости по законам гидравлики всегда пойдет по пути, где минимальное гидравлическое сопротивление. При использовании стандартной разводки без дополнительных ограничителей первые радиаторы на пути горячей воды будут отбирать максимум тепловой энергии. В результате батареи, расположенные наиболее удаленно по схеме от котла, получат существенно остывший теплоноситель, разница температуры которого может доходить до 10 градусов и более. Для создания искусственного гидравлического «барьера» к ближним радиаторам монтируются балансировочные клапаны. Они блокируют частично поток, сужая проходной диаметр сечения и этим повышают гидравлическое сопротивление данного участка. В это время основной разогретый поток продолжает движение по центральной магистрали с минимальными тепловыми потерями. Для длинных ветвей, где присутствует большое количество точек отбора тепла, в схему включают автоматические регуляторы перепада давления.

Особенности монтажа

Обогреваемая площадь менее 400 кв. м нуждается лишь в ручных вентилях на радиаторах. Балансовые магистральные краны актуальны в таких случаях:

для многоквартирного дома, оснащенного персональной котельной;
для здания, внутри которого смонтирована разветвленная обогревательная сеть, включающая в разводку множество стояков;
при обвязке котлов с тепловыми аккумуляторами.

Важно знать места монтажа регулирующих элементов теплосети. На входе радиатора устанавливается радиаторный кран, а магистральные – на обратке, по которой идет охлажденный теплоноситель. Для пары с автоматическим регулятором нет такой существенной разницы, поэтому эти краны допускается врезать как на входе, так и на выходе с батареи. Монтаж подобных сетей рекомендуется доверить профессионалам. Это позволит избежать разбалансировки отопительной системы и позволит в будущем проводить ее быструю настройку.
