Инверсный ход электромеханических часов
|
|
|
|
|
|
Евгений Ю.Сидоров
|
|
|
|
|
|
Сообщение 1: 17 марта 2002 года раздался звонок на телефоне для оперативных сообщений в Латвийском Центре исследований аномальных явлений “UFOlats”.На связи Наталия Черкашина, домохозяйка, проживающая в г.Лиепая Латвийской республики.В своем кратком рассказе она поведала нам, что 13 марта она вдруг обнаружила, что ее электромеханические часы, будильник марки “CANSA” пошли …назад.На момент обнаружения этого факта, они уже ушли на 1час 33 минуты!Из ее рассказа следовало, что секундная, минутная и часовая стрелки шли в привычном ритме,но назад.17 апреля 2002 года Наталия сообщила,что часы остановились.После смены батарейки восстановился прямой ход часов.В виду удаленности места события, расследование не проводилось…
|
|
|
|
Сообщение 2: 13 мая 2002 года поступило сообщение от Мухарбия Банова-хабилитированного доктора инженерных наук, проживающего в г.Риге о том, что его электромеханические часы, будильник “LOTUS”, пошли назад.История обнаружения данного факта весьма примечательна, чтобы ее здесь рассказать. В пятницу 11 мая, Мухарбий пригласил к себе на дачу своего коллегу Владислава Турко, по случаю своего дня рождения. В субботу вечером Владислав к слову упомянул случай из своей жизни, когда был свидетелем обратного хода настенных часов.Тогда, зимой в начале 80-х годов, собралась теплая компания, чтобы в полночь встретить Рождество. Было 23 часа 55 минут.Но полночь…все не наступала.Только после того как наступление Рождества явно затянулось, обратили внимание на то, что часы идут в...обратном направлении.Часы показывали 23 часа 45 минут! Активная манипуляция с батарейкой питания привела к тому, что часы пошли в прямом направлении… Владислав уехал домой.В воскресенье 12 мая Мухарбий к своему удивлению вдруг обнаруживает, что его будильник пошел…назад! Вот так совпадение! Часы уверенно шли, отсчитывая обратное время. В понедельник 13 мая 2002 года проснувшись утром, Мухарбий первым делом посмотрел на “аномальный будильник”… он показывал ТЕКУЩЕЕ ВРЕМЯ 10 часов 20 минут, тоже, что и настенные часы в доме! Стрелки у будильника вращались в прямом направлении! Расспросы родственников на предмет трогал ли кто будильник, был получен отрицательный ответ! Манипуляции с батарейкой питания привели к тому, что часы опять пошли назад!
|
|
|
|
|
|
Что же произошло с часами? Ведь с такими случаями мало кому приходилось встречаться в повседневной жизни. Эти случаи явно странные, необычные, анормальные, выходящие за рамки повседневных событий! Особенно, если учесть, "наведенную”(?!)инверсию часов во втором случае. Хорошо что второй случай произошел в г.Риге, значит можно встретиться с хозяином часов и…наконец-то разобраться с инверсным ходом часов...
|
|
|
|
Встреча состоялась 22 мая 2002 года. Решили заактировать и зафиксировать на видеопленку в присутствии свидетелей сей странный факт инверсного хода часов, чтобы в дальнейшем у скептиков не возникало сомнений в реальности данного события (см.Акт).
|
|
|

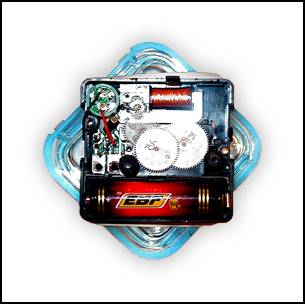

Решили приобрести аналогичные часы, чтобы их можно было разобрать и поэкспериментировать с ними. Хорошо, что подобных часов в магазинах Риги оказалось не так уж и мало.Общий вид механизма часов приведен на фото.
|
|
|
Прежде всего отметим, что под разными марками подобных электромеханических часов кроется принципиально единый тип часов китайского производства, имеющих лишь незначительные конструктивные отличия. Шестерни изготовлены из ударопрочной белой пластмассы, опорные места представляют собой обычные, пресованные в корпусе ячейки, которые выполняют роль подшипников скольжения. Источником эталонного сигнала является кварцевый генератор, выдающий попеременно, каждую секунду разнополярный прямоугольный импульс с амплитудой напряжения 1,5В, длительностью 32 мс и межимпульсной паузой в 968 мс.
|
|
|

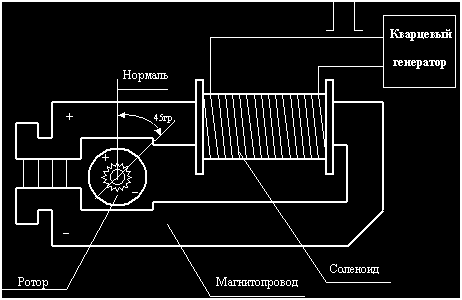

Импульсное разнополярное напряжение последовательно прикладывается к электромагнитной катушке-соленоиду, которая собственно и формирует магнитное поле, направленность которого задается полярностью импульсов (точнее направлением тока в соленоиде). Эта катушка выполняет роль статора.П-образной формы магнитопровод (сердечник соленоида), выполнен из магнитомягкого материала (железа).В непосредственной близости от разрыва магнитопровода, расположено место (пресованная ячейка) для ротора - постоянного магнита в виде небольшого тора (кольца), внешним диаметром 5,3 мм. Постоянный магнит (ротор) сформированы так, что одно полукольцо имеет положительный полюс, а второе полукольцо отрицательный.
|
|
|
Магнит механически насажен на пластмассовую ось, заканчивающуюся небольшой шестерней, которая и передает импульсный вращательный момент далее на исполнительный механизм часов.С каждым импульсом ротор осуществляет поворот вокруг своей оси на 180 гр. против часовой стрелки, что соответствует повороту секундной стрелки по часовой стрелке на 6 градусов, т.е. коэффициент передачи всей кинематической системы равен 1/30.
|
|
|

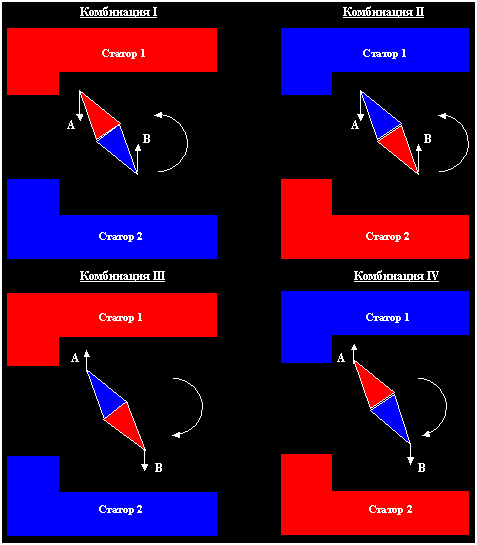

Таким образом, принцип работы электромеханический часов заключается в процессе взаимодействия постоянного магнитного поля ротора и импульсного магнитного поля статора.Т.е., в часах реализован принцип микроэлектродвигателя постоянного тока.С частотой 1 Гц происходит смена полярности магнитного поля статора. Всего имеем 4 возможные комбинации полярности магнитных полей в системе “статор-ротор”.
|
|
|
|
Следует отметить, что при отсутствии питающего напряжения ротор (постоянный магнит) самоориентируется под некоторым углом (около 45 гр.) к магнитопроводу.
|
|
При начальной (штатной) комбинации полярностей ротора и статора (например комбинация I), ротор скачкообразно проворачиваться в направлении действия результирующей силы, которая и создает вращательный момент на плече ротора, направленный против часовой стрелки. В межимпульсной паузе (968 мс.) ротор находится в устойчивом состоянии, после чего происходит смена полярности на статоре. Ситуация повторяется, но в иной (II) комбинации полярностей.Таким образом, ротор начинает импульсно проворачиваться против часовой стрелки, обуславливая прямой ход часов с частотой кварцевого генератора 1Гц. Заметим, что прямой ход часов непосредственно связан с направлением действия РЕЗУЛЬТИРУЮЩЕЙ силы, которая в основном определяется силами A и B (из рассмотрения исключены силы трения) и которая стремится развернуть плечо ротора в направлении против часовой стрелки.Это хорошо видно, если разложить векторные силы А и B на составляющие A1+A2 и B1+B2,направленные вдоль и перпендикулярно магнитной оси ротора.
|
|
|
|
Комбинации состояний III и IV являются нештатными и они характеризуются фазовым сдвигом ротора на 180 гр. по отношению к состоянию статора. Оба состояния могут возникнуть как при искусственном (принудительном) изменении положения ротора (непосредственно воздействуюя на секундную стрелку часов), так и при остановке часов из-за снижения питающего напряжения.
|
|
|
|
Именно при фазовом сдвиге ротора (возникновении III и IV комбинаций полярностей), создаются условия для возникновения инверсного хода часов!
|
|
|
|
Таким образом для инверсии хода часов достаточно каким-либо образом изменить фазу ротора на 180 гр. Это может произойти как при снижении питающего напряжения (временная остановка часов с последующим запуском), так и при резких механических ударах (механическое смещение ротора на 180 гр.).Допускаю, что существенную роль в инверсном ходе часов играет и трение в подшипнике скольжения ротора.Не исключено что именно особенности “прямого и обратного трения” в конечном счете и являются решающими факторами в аномальном ходе часов.Полностью повторить условия трения конечно не представляется возможным.
|
|
|
|
Эксперименты с часами полностью подтвердили сам принцип формирования инверсного хода часов.Нашли объяснение все эффекты о которых сообщили нам свидетели.За исключением, пожалуй, совпадения показаний аномального будильника и текущего времени во втором случае! Но, увы, искусственно вызвать устойчивый инверсный ход часов так и не удалось.Но временный инверсный ход часов получить не представляет больших сложностей, что мы успешно и демонстрировали всем желающим.
|
|
|
|
Заметим, что установленная причина (фазовый сдвиг ротора по отношению к статору микродвигателя)не объясняет странного СОВПАДЕНИЯ показаний аномальных и текущих часов во втором случае!Несмотря на очевидные физические причины инверсии (механический удар по часам или остановка часов из за разряда батарейки и дальнейший их пуск,магнитное внешнее воздействие и т.п.), нельзя полностью исключить и ...аномальные причины, вызвавшие ТАКОЙ фазовый сбой (на 180 гр.).Например под воздействием PSI-воздействия!?Ведь подобное воздействие на часы, со стороны человека, ранее уже имели место в истории аномальных явлений!По крайней мере весьма странно то, что ИНВЕРСИЯ произошла ПОСЛЕ рассказа о подобном случае В.Турко!Т.е., два момента все же остаются загадкой в этом деле!Загадка НАВЕДЕННОЙ ИНВЕРСИИ и загадка СОВПАДЕНИЯ ПОКАЗАНИЙ! Случайностью эти факты объяснить не менее сложно, чем....аномальным фактором!
|
|
|
|
|
|
29.07.2002,Рига-Латвия
|
